Spannverschluss einstellbar Stahl verzinkt #0460

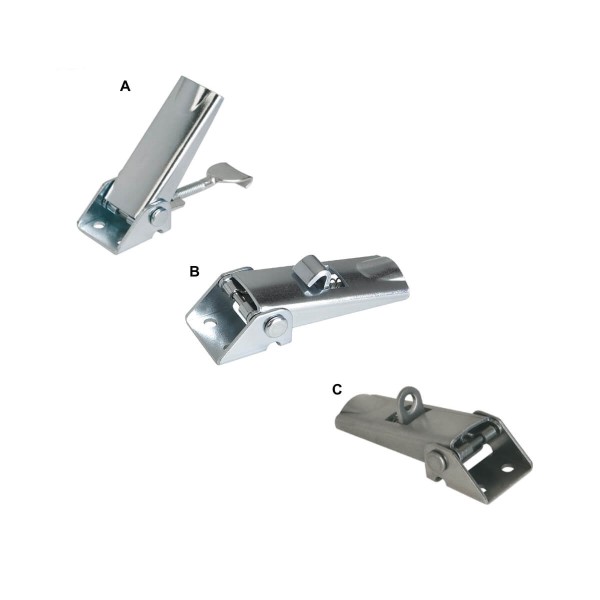

Spannverschluss einstellbar | Form A/B/C | Anschraubbohrungen sind sichtbar | Stahl verzinkt |

Werkstoff: Stahl
Ausführung: verzinkt

Maße in mm

Hinweis: Einstellbare Spannverschlüsse dienen als sicheres Verschlusssystem für industrielle Anwendungen. Durch die Totpunktüberschreitung halten sie vibrationsfest.

Nachdem der Spannhaken im Gegenhaken eingehakt worden ist, können die zu verbindenden Teile durch Anspannen des Griffteils bis zu 5 mm zusammengezogen werden. Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (M5) verstellt werden.

Die Spannverschlüsse können angeschraubt oder angenietet werden.

Jeder Gegenhaken (Form A / B / C) ist mit jedem Spannverschluss kombinierbar.

Die Haltekraft F1 bezieht sich auf den Spannverschluss nicht auf den Gegenhaken.

Hinweis:

Gegenhaken bitte separat bestellen! (Nicht im Lieferumfang der Spannverschlüsse enthalten)
